 MAKALAH ARDUINO


Oleh :

Nama : Coris Firmansyah Siswarno

Kelas : X TKJ 1







KATA PENGANTAR


Puji syukur kehadirat Allah SWT  atas segala hidayah dan rahmat - nya, saya dapat menyelesaikan makalah yang berjudul Arduino. Dalam menyusun Makalah ini saya berusaha secara semaksimal mungkin, tetapi saya menyadari bahwa makalah ini jauh dari kesempurnaan, namiun hal tersebut tidak menutup kemungkinan adanya kelebihan dan kekurangan, untuk itu kritik dan saran yang membangun sangat saya harapkan untuk perbaikan. saya berharap makalah ini akan memberi manfaat bagi pembaca dan generasi baru.


Penulis

Coris Firmansyah Siswarno



DAFTAR ISI


Kata Pengantar...........................................................    i


Daftar Isi.....................................................................   ii


BAB 1 PENDAHULUAN

1.1 Latar Belakang.......................................................  1

1.2 Rumusan Masalah.................................................  2

1.3 Tujuan dan Manfaat............................................... 2


BAB II PEMBAHASAN

2.1 Pengertian Arduino................................................  3

2.2 Jenis - Jenis Arduino.............................................  7

2.3 Bagian - Bagian Arduino........................................  12

2.5 Sofware Arduino....................................................   10

2.5 Fitur - Fitur Arduino..............................................  10

2.6 Kelebihan Arduino.................................................  11

2.7 Kelemahan Arduino................................................  13


BAB III PENUTUP

Simpulan........................................................................ 14


DAFTAR PUSTAKA...................................................  15




BAB 1

PENDAHULUAN


1.1 Latar Belakang

 Pengendali mikro ( bahasa inggris : microcontroller ) adalah sistem mikroposesor lengkap yang terkandung didalam sebuah chip. Mikrokontroler berbeda dari mikroprosesor serba guna yang digunakan dalam sebuah PC, karena didalam sebuah mikrokontroler umumnya juga berisi komponen pendukung sistem minimal mikroprosesor, yakni memori dan antar muka I/O, sedangkan didalam mikroprosesor umumnya hanya berisi CPU saja.


Berbeda dengan CPU serba-guna, mikrokontrolel tidak selalu memerlukan memori eksternal, sehingga mikrokontroler dapat dibuat lebih murah dalam kemasan yang lebih kecil dengan jumlah pin yang lebih sedikit.


Sebuah chip mikrokontrole umumnya memiliki fitur :

  • Central processing unit - mulai dari prosesor 4 - bit yang sederhana sehingga prosesor kinerja tinggi 64-bit.
  • Input/output antarmuka jaringan seperti port serial (UART).
  • Antarmuka komunikasi serial lain seperti I2C, Serial Peripheral Interface and Controller Area Network untuk sambungan sistem.
  • Periferal seperti timer dan watchdog.
  • RAM untuk penyimpanan data.
  • RO,EPROM,EEPROM atau Flash memory untuk menyimpan program komputer.
  • Pembangkit clock - biasanya berupa resonator rangkaian PC.
  • Pengubah analog - ke - digital.
Sistem minimal (system minimum) adalah sebuah rangkaian mikrokontroler yang sudah dapat digunakan untuk menjalankan sebuah aplikasi. sebuah IC mikrokontroler tidak akan berarti bila hanya berdiri sendiri. pada dasarnya sebuah sistem minimal mikrokontroler memiliki prinsip yang sama.

Untuk membuat sistem minimal paling tidak dibutuhkan sistem clock dan reset, walaupun pada beberapa mikrokontroler sudah menyediakan sistem clock internal, sehingga tanpa rangkaian eksternal pun mikrokontroler sudah beropasi.

ATmega328 adalah mikrokontroler keluaran dari atmel yang mempunyai arsitektur RISC (Reduce Intruction Set Computer) yang dimana setiap proses eksekusi data lebih cepat dari pada arsitektur CISC (Clompleted Instruction Set Computer).

Mikrokontroler ini memiliki beberapa fitur antara lain :

  • 130 macam instruksi yang hampir semuanya dieksekusi dalam satu siklus clock.
  • 32 x 8-bit register serba guna.
  • kecepatan mencapai 16 MPIS dengan clock 16 MHz.
  • 32 KB Flash memory dan pada arduino memiliki bootloader yang menggunakan 2 KB dari flash memori sebagai bootloader.
  • Memiliki EEPROM sebesar 1 KB sebagai tempat penyimpanan data semi permanent karena EEPROM tetap dapat menyimpan data meskipun catu daya dimatikan.
  • Memiliki SRAM 9Static Random Acces Memory) sebesar 2 KB.
  • Memiliki pin I/O digital sebanyak 14 pin 6 diantaranya PWM (Pulse Width Modulation) output.
  • Master / slave SPI Serial interface.
Mikrokontroler ATmega 328 memiliki arsitektur Harvard, yaitu memisahkan memori untuk kode progarm dan memori untuk data sehingga dapat memaksimalkan kerja dan parallelism.

Apakah Arduino? Arduino adalah merupakan sebuah board minimum system mikrokontroler yang bersifat open source. Didalam rangkaian board arduino terdapat mikrokontroler AVR seri ATmega 328 yang merupakan produk dari Atmel..

1.2 Rumusan Masalah

  • Pengertian Ardunio ?
  • Bagaimana Fitur yang ada di Arduino ?
  • Apa Kelebihan dari Arduino ?

1.3 Tujuan dan Manfaat
Adapun tujuan dari pembuatan makalah ini yaitu untuk menambah pengetahuan dan memahami apa itu Arduino. Manfaat pembuatan makalah ini yaitu pembaca dapat mengetahui tentang pengertian Arduino, fitur arduino, dan kelebihan arduino.



BAB II

PEMBAHASAN


2.1 Pengertian Arduino

Arduino adalah pengendali mikro single-board yang bersifat open-source, diturunkan dari Wiring platform, dirancang untuk memudahkan penggunaan elektronik dalam berbagai bidang. Hardwarenya memiliki prosesor Atmel AVR dan softwarenya memiliki bahasa pemrograman sendiri. Saat ini Arduino sangat populer di seluruh dunia. Banyak pemula yang belajar mengenal robotika dan elektronika lewat Arduino karena mudah dipelajari. Tapi tidak hanya pemula, para hobbyist atau profesional pun ikut senang mengembangkan aplikasi elektronik menggunakan Arduino.

Dikembangkan oleh sebuah team yang beranggotakan orang-orang dari berbagai belahan dunia.anggota inti dari tim ini:

Massimo Banzi Milano, Italy

David Cuartielles Malmoe, Sweden

Tom Igoe New York, US

Gianluca Martino Torino, Italy

David A. Mellis Boston, MA, USA

2.2 Arduino USB

2.2.1 Jenis – Jenis Arduino


2.2.2 Arduino Serial

Menggunakan RS323 sebagai antarmuka pemograman dan komunikasi komputer

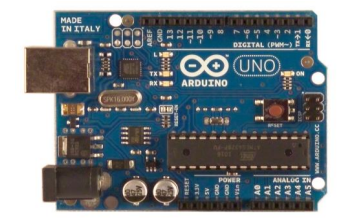

2.3 Bagian - Bagian Arduino

  • 14 Pin input / output digital ( 0 - 13 )
Berfungsi sebagai input atau output, dapat diatur oleh program. khusus untuk 6 buat pin 3.5.6.9.10 dan 11, dapat berfungsi sebagai pin aalog output dimana tegangan outputnya dapat diatur. Nilai sebuah pin output analog dapat diprogram antara 0 - 25, dimana hal itu mewakili nilai tegangan.


  • USB

Berfungsi untuk :

  • Memuat program dari komputer ke dalam papan
  • Komunikasi serial antara papan dan computer
  • Memberi daya listrik kepada papan
  • Sambungan SV1
  • Sambungan SV1

Sambungan atau jumper untuk memilih sumber daya papan, apakah dari sumber eksternal atau menggunakan USB. Sambungan ini tidak diperlukan lagi pada papan Arduino versi terakhir karena pemilihan sumber daya eksternal atau USB dilakukan secara otomatis.

  • Q1 – Kristal (Quartz Crystal Oscillator)

Jika microcontroller dianggap sebagai sebuah otak, maka kristal adalah jantungnya karena komponen ini menghasilkan detak-detak yang dikirim kepada microcontroller agar melakukan sebuah operasi untuk setiap detak-nya. Kristal ini dipilih yang berdetak 16 juta kali per detik (16MHz).

  • Tombol Reset S1

Untuk me-reset papan sehingga program akan mulai lagi dari awal. Perhatikan bahwa tombol reset ini bukan untuk menghapus program atau mengosongkan microcontroller.

  • In-Circuit Serial Programming (ICSP)

Port ICSP memungkinkan pengguna untuk memprogram microcontroller secara langsung, tanpa melalui bootloader. Umumnya pengguna Arduino tidak melakukan ini sehingga ICSP tidak terlalu dipakai walaupun disediakan.

  • IC 1 – Microcontroller Atmega

Komponen utama dari papan Arduino, di dalamnya terdapat CPU, ROM dan RAM.

  • X1 – Sumber Daya Eksternal

Jika hendak disuplai dengan sumber daya eksternal, papan Arduino dapat diberikan tegangan DC antara 9-12V.



  • 6 Pin Input Analog (0-5)

Pin ini sangat berguna untuk membaca tegangan yang dihasilkan oleh sensor analog, seperti sensor suhu. Program dapat membaca nilai sebuah pin input antara 0 – 1023, dimana hal itu mewakili nilai tegangan 0 – 5V. Tanpa melakukan konfigurasi apapun, begitu sebuah papan Arduino dikeluarkan dari kotak pembungkusnya ia dapat langsung disambungkan ke sebuah komputer melalui kabel USB. Selain berfungsi sebagai penghubung untuk pertukaran data, kabel USB ini juga akan mengalirkan arus DC 5 Volt kepada papan Arduino sehingga praktis tidak diperlukan sumber daya dari luar. Saat mendapat suplai daya, lampu LED indikator daya pada papan Arduino akan menyala menandakan bahwa ia

siap bekerja.

 j

Pada papan Arduino Uno terdapat sebuah LED kecil yang terhubung ke pin digital no 13. LED ini dapat digunakan sebagai output saat seorang pengguna membuat sebuah program dan ia membutuhkan sebuah penanda dari jalannya program tersebut. Ini adalah cara yang praktis saat pengguna melakukan uji coba. Umumnya microcontroller pada papan Arduino telah memuat sebuah program kecil yang akan menyalakan LED tersebut berkedip-kedip dalam jeda satu detik.

2.4 SOFTWARE ARDUINO

Sehubungan dengan pembahasan untuk saat ini software Arduino yang akan digunakan adalah driver dan IDE, walaupun masih ada beberapa software lain yang sangat berguna selama pengembangan Arduino. IDE Arduino adalah software yang sangat canggih ditulis dengan menggunakan Java.

IDE Arduino terdiri dari :

  • Editor program, sebuah window yang memungkinkan pengguna menulis dan mengedit program dalam bahasa Processing.
  • Compiler, sebuah modul yang mengubah kode program (bahasa Processing) menjadi kode biner. Bagaimanapun sebuah microcontroller tidak akan bisa memahami bahasa Processing. Yang bisa dipahami oleh microcontroller adalah kode biner. Itulah sebabnya compiler diperlukan dalam hal ini.
  • Uploader, sebuah modul yang memuat kode biner dari Jomputer ke dalam memory di dalam papan Arduino.

Berikut ini adalah contoh tampilan IDE Arduino

 k

2.5 Fitur – fitur Ardunio

Catu Daya

  • VIN. Tegangan masukan untuk board Arduino apabila tidak sedang menggunakan USB. Misalnya dari adaptor. Anda juga dapat menyuplai tegangan Arduino pada jack DC yang tersedia.
  • 5V. Tegangan yang diregulasi. Ini bisa berasal dari tegangan masukan di pin VIN atau juga dari USB.
  • 3V3. Tegangan sebesar 3.3 volt yang dihasilkan dari chip FTDI (USB to TTL). Jumlah arus maksimum pada pin ini adalah 50 mA.

Input dan Output

Setiap 14 pin digital dan 6 pin analog pada Arduino dapat digunakan sebagai input dan output, yaitu menggunakan fungsi pinMode(), digitalWrite(), dan digitalRead(). Setiap pin beroperasi pada tegangan 5V. Arus maksimum pada setiap pin ini adalah 40mA dan memiliki resistor pull-up internal. Disamping itu ada beberapa pin yang khusus yaitu:

  • Analog: A0 sampai A6. Digunakan untuk membaca input analog dengan resolusi 10 bit atau dengan nilai antara 0 – 1023. Misalnya digunakan untuk membaca tegangan pada sensor, potensiometer, dan sebagai nya.
  • Serial: 0 (RX) dan 1 (TX). Digunakan untuk menerima dan mengirimkan serial data dalam bentuk TTL. Pin-pin tersambung dengan chip FTDI USB to TTL.
  • Interupsi ekternal: 2 dan 3. Pin-pin ini dapat dikonfigurasikan untuk memicu (trigger) interupsi pada keadaan low, rising/falling, atau change. Lihat penjelasan di fungsi attachInterrupt() untuk lebih jelas nya.
  • PWM: 3, 5, 6, 9, 10, dan 11. Menyediakan output PWM 8-bit yang dapat dioperasikan dengan fungsi analogWrite().
  • SPI: 10 (SS), 11 (MOSI), 12 (MISO), 13 (SCK). Pin-pin ini mendukung komunikasi SPI.
  • LED: 13. Disediakan LED yang terpasang ke pin digital 13.
  • I2C: 4 (SDA) dan 5 (SCL). Mendukung komunikasi I2C (TWI – Two Wire Interface) yang bisa dioperasikan menggunakan library Wire library.

Pin tambahan

  • AREF: Tegangan untuk input analog. Digunakan oleh fungsi analogReference().
  • Reset: Apabila pin ini diberi keadaan LOW, maka akan mereset mikrokontroler. Biasanya digunakan untuk menambahkan tombol reset pada shield agar memudahkan menekan tombol reset yang tertutup oleh shield.

2.6 Kelebihan Arduino

  • Open Source

Hardware maupun software Arduino adalah open source. Artinya kita bisa membuat tiruan atau clone atau board yang kompatibel dengan board Arduino tanpa harus membeli board asli buatan Italy. Kalaupun kita membuat board yang persis dengan desain asli, kita tidak akan dianggap membajak (asalkan

  • Tidak Menggunakan Chip Programer

Chip pada Arduino sudah dilengkapi dengan bootloader yang akan menangani proses upload dari komputer. Dengan adanya bootloader ini kita tidak memerlukan chip programmer lagi, kecuali untuk menanamkan bootloader pada chip yang masih blank.

  • Koneksi USB

Sambungan dari komputer ke board Arduino menggunakan USB, bukan serial atau parallel port. Sehingga akan mudah menghubungkan Arduino ke PC atau laptop yang tidak memiliki serial/parallel port.

  • Fasilitas Chip Yang Cukup Lengkap

Arduino menggunakan chip AVR ATmega 168/328 yang memiliki fasilitas PWM, komunikasi serial, ADC, timer, interupt, SPI dan I2C. Sehingga Arduino bisa digabungkan bersama modul atau alat lain dengan protokol yang berbeda-beda.

  • Ukuran Kecil Dan Mudah Dibawa

Ukuran board Arduino cukup kecil, mudah di bawah kemana-mana bersama laptop atau dimasukan ke dalam saku.

  • Bahasa Pemrograman Relatif Mudah

Walaupun bahasa pemrograman Arduino adalah bahasa C/C++, tetapi dengan penambahan library dan fungsi-fungsi standar membuat pemrograman Arduino lebih mudah dipelajari dan lebih manusiawi. Contoh, untuk mengirimkan nilai HIGH pada pin 10 pada Arduino, cukup menggunakan fungsi digitalWrite(10, HIGH); Sedangkan kalau menggunakan bahasa C aslinya adalah PORTB |=(1<<2);

  • Tersedia Library Gratis

Tersedia library yang sangat banyak untuk menghubungkan Arduino dengan macam-macam sensor, aktuator maupun modul komunikasi. Misalnya library untuk mouse, keyboard, servo, GPS, dsb. Berhubung Arduino adalah opensource, maka library-library ini juga open source dan dapat di download gratis di website Arduino.

  • Pengembangan Aplikasi Lebih Mudah

Dengan bahasa yang lebih mudah dan adanya library dasar yang lengkap, maka mengembangkan aplikasi elektronik relatif lebih mudah. Contoh, kalau kita ingin membuat sensor suhu. Cukup membeli sebuah IC sensor suhu (misalnya LM35) dan menyambungkan ke Arduino. Kalau suhu tersebut ingin ditampilkan pada LCD, tinggal membeli sebuah LCD dan menambahkan library LCD pada program yang sama, dan seterusnya.

2.7 Kelemahan Arduino

  • Kode hex relatif lebih besar.
  • Sering terjadi kesalahan fuse bit pada saat membuat bootloader
  • Harus memodifikasi program lama , karena pada arduino penggunaan pin harus “Disiplin”
  • Stoage Flash berkurang , karena dipakai untuk bootloader

BAB III

PENUTUP

3.1 Simpulan

Arduino merupakan pengendali mikro single-board yang bersifat open-source, diturunkan dari Wiring platform, dirancang untuk memudahkan penggunaan elektronik dalam berbagai bidang. Arduino dikatakan sebagai sebuah platform dari physical computing yang bersifat open source. Pertama-tama perlu dipahami bahwa kata “platform” di sini adalah sebuah pilihan kata yang tepat. Arduino tidak hanya sekedar sebuah alat pengembangan, tetapi ia adalah kombinasi dari hardware, bahasa pemrograman dan Integrated Development Environment (IDE) yang canggih. IDE adalah sebuah software yang sangat berperan untuk menulis program, meng-compile menjadi kode biner dan meng-upload ke dalam memory microcontroller.
